摩托罗拉NCAP-500(AP6521)做路由配置
Alin|2020-12-28

工具/原料
• NCAP-500(AP6521)设备一台、电脑一台
• 电源线、网线
方法/步骤
1. 连线,POE模块DATA&POWER OUT连接到AP6521的GE/POE口;电脑网口连接到POE模块的DATA IN口。

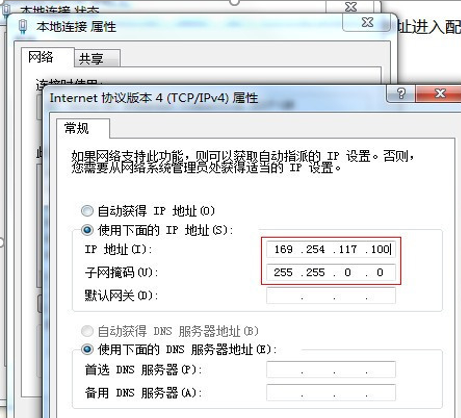

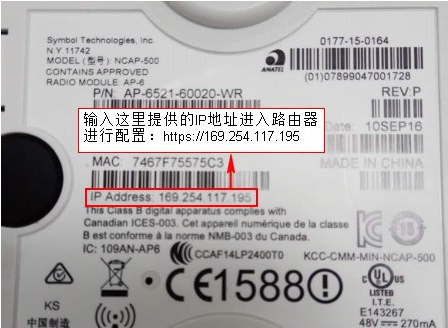

配置电脑IP地址与AP背面IP地址同一网段,输入AP设备背面的IP地址进入配置(最好用Firefox浏览器)。

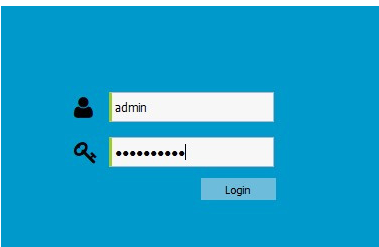

2. 输入账号密码,默认账号:admin,默认密码:admin123。
第一次登录进去会提示修改密码,输入你自己的密码两遍OK,进入Web配置界面。

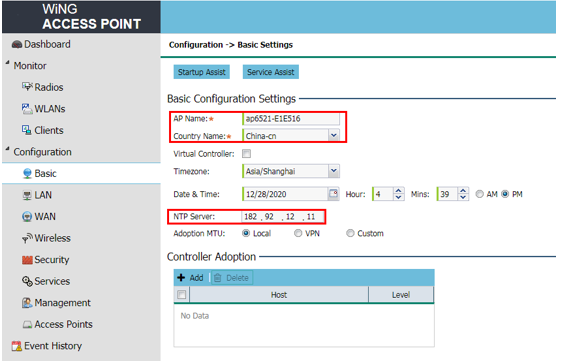

3. Basic配置,配置完成后,可点击 “Apply” 按钮即提交配置,这个界面主要是配置AP名字,所在城市,是否作为虚拟控制器等。
4. LAN配置(不用配置 跳过),在Configuration ->LAN中可以对GE口的vlan以及vlan 的interface进行配置, 选中相应的接口后,点击”edit”进行修改即可.

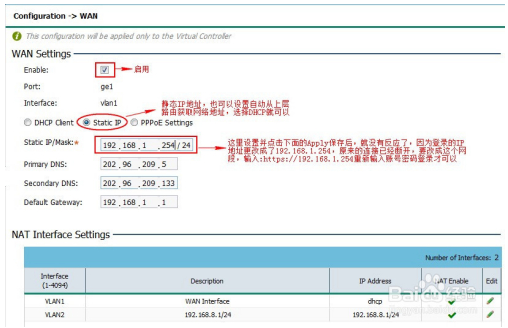

5. WAN配置,在Configuration的WAN配置中,可以对WAN接口进行配置。
Enable: 是否允许AP和外部网络通过WAN端口进行连接;DHCP Client: 设置AP 使用DHCP 通过WAN端口获取ip地址;Static IP: 设置AP用于WAN连接使用的静态IP地址;PPPoE Setting: 配置AP在WAN口通过PPPoE 拨号进行连接;NAT Setting: 如果需要在用户wlan和WAN口进行转发数据, 那么就需要在wlan的相应vlan接口下开启NAT功能。
这一步很重要,点击“Apply” 按钮后,网络IP也要修改为1段地址,然后再输入https://192.168.1.254方可登录。

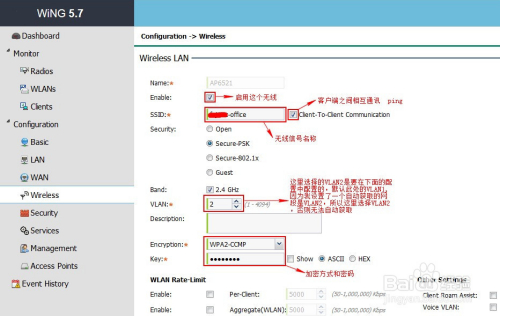

6. Wireless配置,点击Wireless LAN下的Add添加新的无线连接。
Name: wlan接口的名称;Enable: 使能此WLAN;SSID: 此WLAN的SSID名称;Client-To-Client Communication:使能client之间互相通讯;Band:配置此WLAN在哪些频段上使能;VLAN: 配置此WLAN的用户VLAN,如果使能了WAN,那么建议此处不要配置为VLAN 1;Security: 配置此WLAN的加密方式, 分别为免认证,wpa-psk,802.1x认证以及portal认证。

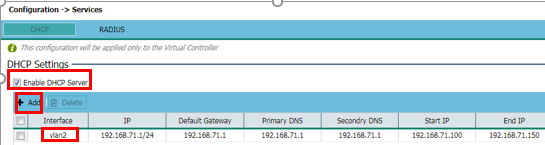

7. DHCP配置,Configuration -> Services,如果上层网络已经开了DHCP服务,这里就不需要设置,可以自动获取地址,因为我这里全是手动配置的地址,没有DHCP地址池,所以客户无法自动获取,特别配置了一下。

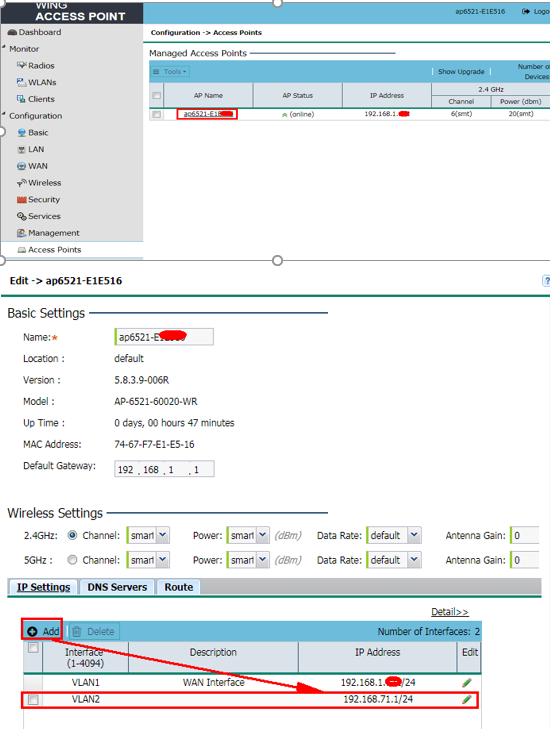

8. Access Points配置,点击你设置的无线名称,可以进到设置界面,要设置什么VLAN或IP都在这里。

END
注意事项
• 浏览器用火狐浏览器最好
• 设备启动比较慢,如果断电,要等5分钟才会有网络连接
• 这里所写都是把AP作为路由器使用,情况比较特殊,采纳时请注意,很少有把AP作路由来用的情况

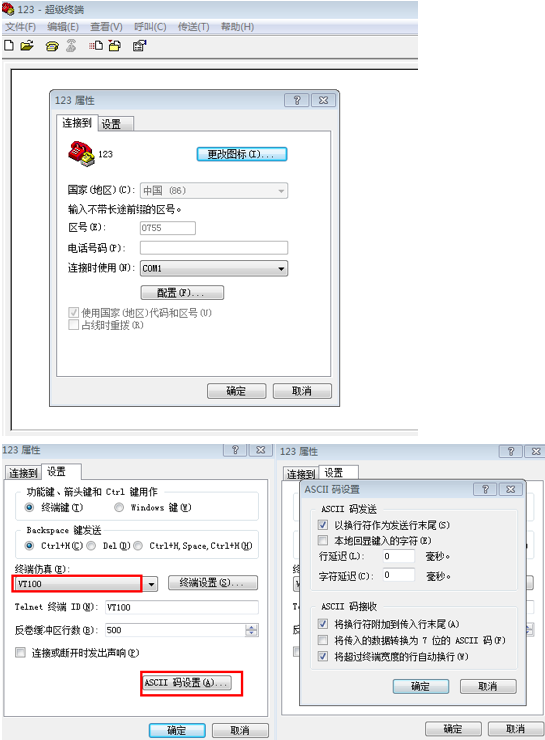

假如您的配置后台登录IP忘记了,那只有重置了,找一个RJ-45的DB9串口Console线。RJ-45端连接DATA IN 另一端DB9连接电脑,然后打开超级终端(hypertrm),配置好19200频率 8,n,无,。
这些配置好后,先接RJ-45端连接DATA IN,设备再通电,此时终端设备会显示重启信息,当出现Please press Enter to activate this console时,按Enter键即可。另外会提示您输入登录用户名reset及密码FactoryDefault(不显示)回车,然后设置即会重置,这个重置操作大概10分钟左右。
重置OK后,网络IP要配置与无线AP初始IP同一个段,但不同相同,然后再输入默认登录IP地址即可正常登录,默认账号为admin密码为admin123。
接下来就是和开始配置一样操作了。为了避免下次配置失效特此总结。
